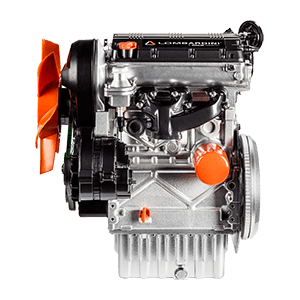

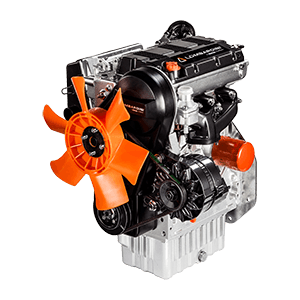

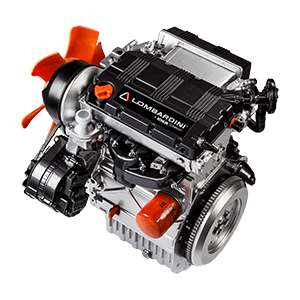

Moteur Lombardini LDW 1003
Moteur Lombardini LDW 702, 2 cylindres, refroidi par liquide. Une version de ce moteur est montée sur les véhicules Quargo.

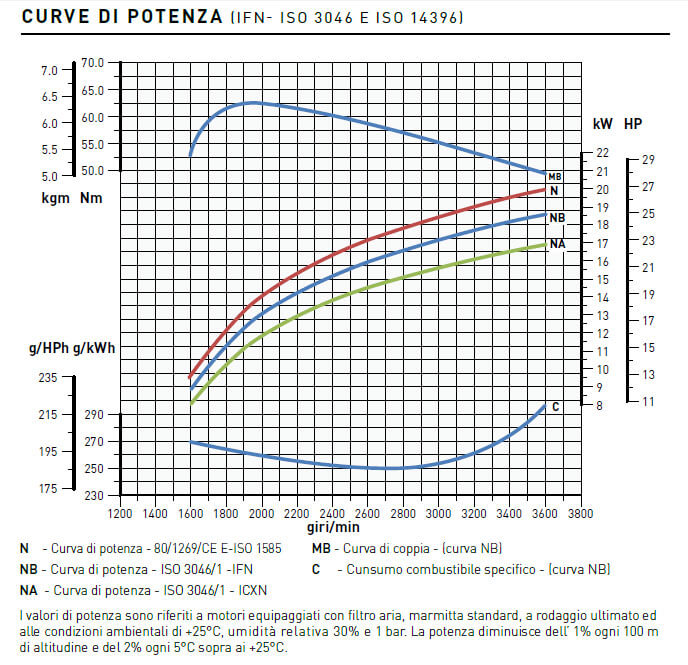

- N 20 kw | 27.2 hp
- NB 18 kw | 24.5 hp
- NA 16.5 kw | 22.4 hp
- 3 cylindres | 3600 rpm
- 1028 cm3 | 67.0 @ 2000 Nm@rpm
Principales applications
Machines agricoles | Motofalce | Barre | Tondeuse à gazon | Bétonnière | Tombereau | Mini tombereau | Mini pelle | Compresseur à moteur | Plaque vibrante | Rouleau compacteur | Coupe-asphalte | Générateur | Groupe frigorifique | Soudeur | Balayeuse à moteur | Plate-forme élévatrice | Chariot de récolte de fruits | tracteur 4×4 | Pelle chargeuse compacte
Manuel de utilisation et de entretien
Manuel de atelier
Moteur diesel 4 cours avec cylindres en ligne
Liquide refroidi avec ventilateur axial
Injection indirecte avec pompe d’injection sur la tête
Distribution à arbre unique en tête
Double prise de force sur vilebrequin
3ème prise de force sur la distribution
Rotation antihoraire (1ère prise de force)
Lubrification forcée avec pompe à palettes sur le vilebrequin
Filtre à huile externe plein débit
Pompe à eau dans le bloc moteur
Dispositif de démarrage automatique de carburant supplémentaire
Gouverneur centrifuge
Régulateur de couple
Culasse en aluminium
Bloc moteur en fonte à chemises intégrales reforables2 soupapes pour cylindre
Arbre à cames en tête sur tête entraîné par courroie crantée
Reniflard retour huile vapeur
| Cylindre | 3 |
| Alésage (mm) | 75 |
| Course (mm) | 77.6 |
| Cylindrée (cm3) | 1028 |
| Système d’injection | IDI |
| Taux de compression | 22.8:1 |

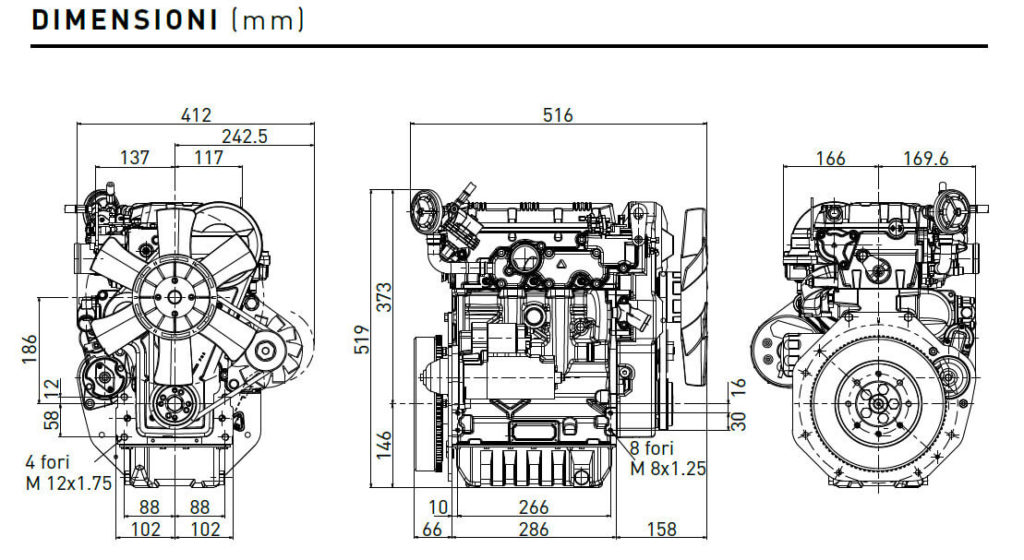

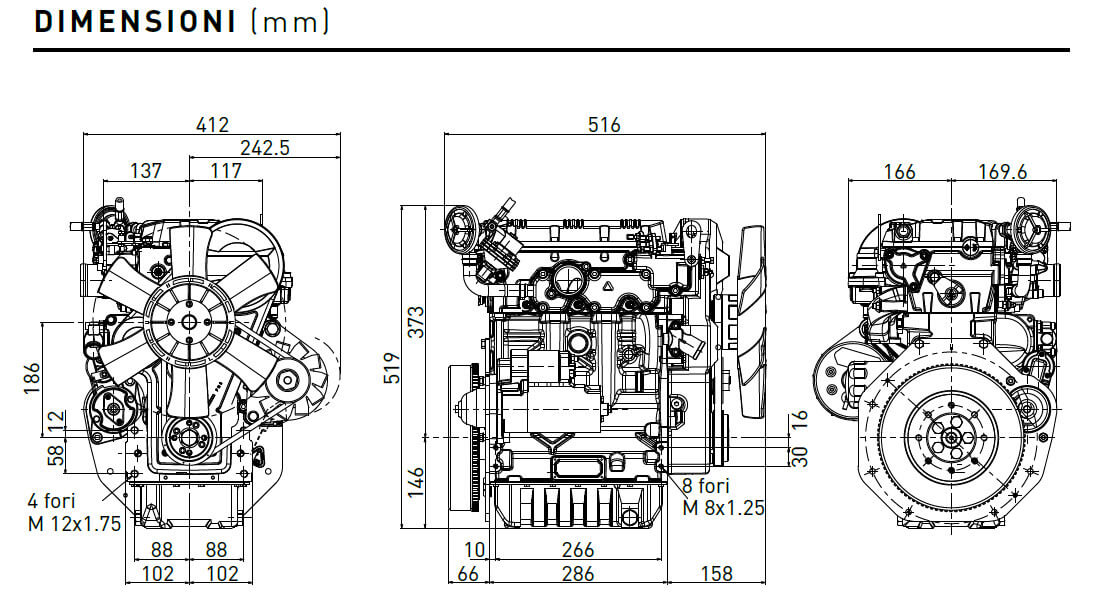

| H × L × W (sans hélice) (mm) | 519x516x412 |
| Poids sec (kg) | 85 |
| Températures ambiantes de fonctionnement (°C) | -15° +50° |
| Inclinaison maximale autorisée (intermittent -30 min) (deg) |
25° |
| Inclinaison maximale autorisée (valeur de crête -1 min) (deg) |
35° |
| Débit d’air de combustion @3600 (l/min) | 1850 |
| Flux d’air de refroidissement @3600 (l/min) | 80 (1:1) |
| Capacité du charretier dhuile (l) | 2.4 |
| Capacité du réservoir de carburant (l) | 5 |
| Consommation dhuile (kg/h) | 0,013 |
| Intervalle de vidange dhuile standard/synthétique (h) | 250 |
| Intervalle de remplacement du filtre à huile std/synthétique(h) | 250 |
| Réglage des soupapes (hr) | 500 |
