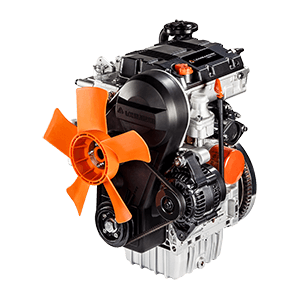

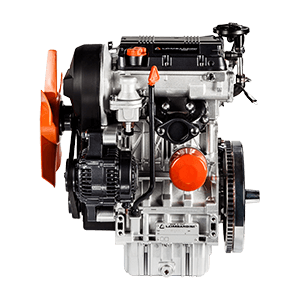

Lombardini-Motor LDW 502
Lombardini-Motor LDW 502 ist die kleinste der focs-Serie. Es wird von den wichtigsten Herstellern von Minicar und Microcar verwendet.
- N 5.4 kw | hp
- 2 zylinder | 3600 rpm
- 505 cm3 | 20 @ 1600 Nm@rpm
Hauptanwendungen
Schweißer | Motorkehrmaschine | Mini-Auto | Stadtauto | Freizeitfahrzeuge
Gebrauchs- und Wartungsanleitung
Werkstatt-Handbuch
4-Takt-Dieselmotor mit Zylinder in Reihe
Flüssigkeitsgekühlt mit Axiallüfter
Indirekte Einspritzung mit Einspritzpumpe am Kopf
Einwellenverteilung im Kopf
Doppelte Zapfwelle an der Kurbelwelle
3. PTO auf der Verteilung
Linkslauf (1. Zapfwelle)
Zwangsschmierung mit Flügelzellenpumpe auf der Kurbelwelle
Externer Vollstrom-Ölfilter
Wasserpumpe im Motorblock
Automatisches zusätzliches Kraftstoffstartgerät
Fliehkraftregler
Drehmomentregler
Zylinderkopf aus Aluminium
Motorblock aus Aluminium-Druckguss mit verstärkter Struktur
2 Ventile für Zylinder
Obenliegende Nockenwelle am Kopf, angetrieben durch Zahnriemen
Entlüfter führt Öldampf zurück
Vorbereitung für das Heizsystem des Fahrerhauses
| Zylinder | 2 |
| Langeweile (mm) | 72 |
| Schlaganfall (mm) | 62 |
| Motoranzeige (cm3) | 505 |
| Einspritzsystem | IDI |
| Kompressionsrate | 22.8:1 |

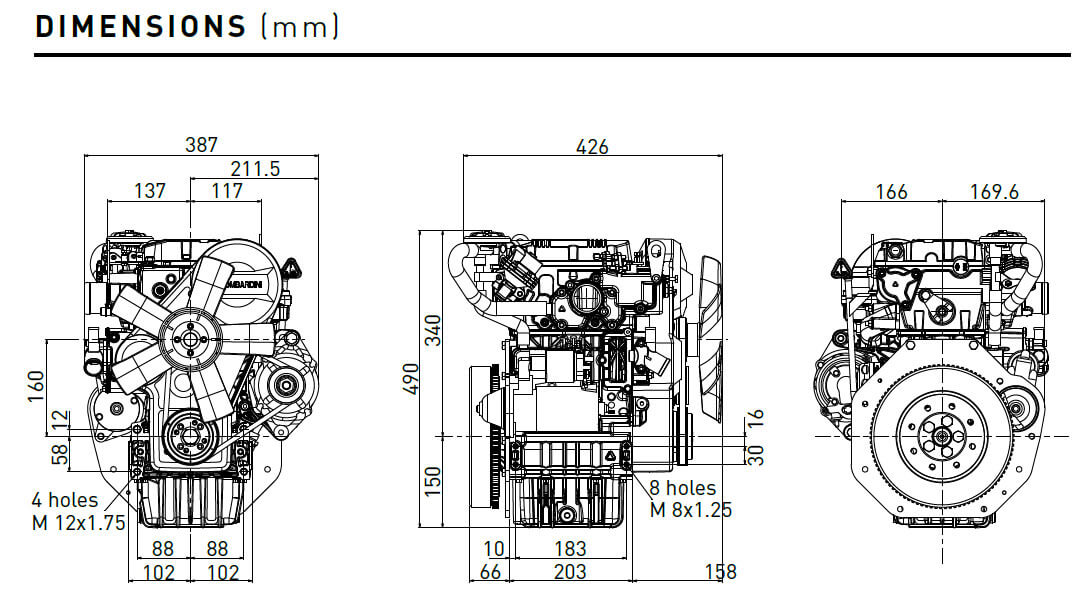

| H × L × W (lüfter ausgeschlossen) (mm) | 490x426x387 |
| Trockengewicht (kg) | 54 |
| Umgebungsbetriebstemperatur (°C) | -15° +50° |
| Steigfähigkeit – rundum (wechselnd -30 min) (deg) |
25° |
| Steigfähigkeit – rundum (Höchstwert -1 min) (deg) |
35° |
| Deckel. Luftbedarf für korrekte Verbrennung bei 3600 (l/min) | 910 |
| Deckel. Luftbedarf für korrekte Kühlung bei 3600 (l/min) | 65(1:1.23) |
| Fassungsvermögen der Ölwanne (l) | 1.4 |
| Ölverbrauch (kg/h) | 0,007 |
| Ölverbrauch (% fuel) | <0.2 |
| Ölwechselintervall Std/Synthetik (hr) | 150 |
| Ölfilterwechselintervall Std/Synthetik (hr) | 150 |
| Ventileinstellung (hr) | 250 |
| Schmierung | Öl SAE 5W 40 |
