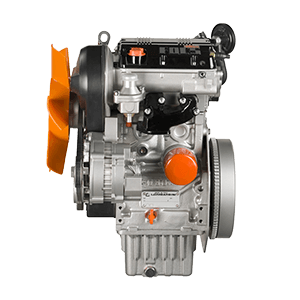

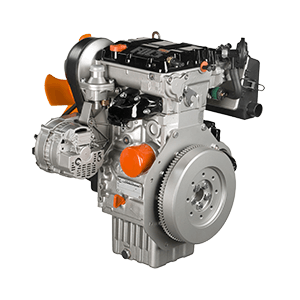

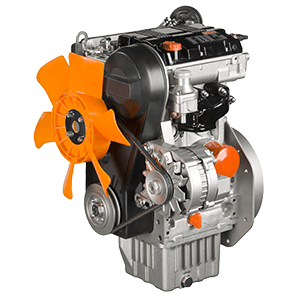

Lombardini-Motor LDW 702
Lombardini-Motor LDW 702, 2 zylinder, flüssigkeitsgekühlt. Eine Version dieses Motors ist in Quargo-Fahrzeugen montiert.

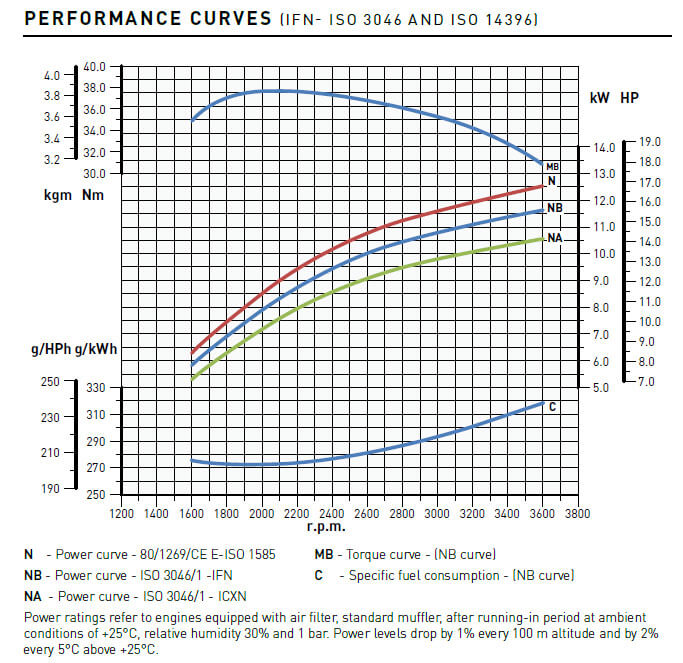

- N 12.5 kw | 17 hp
- NB 11.7 kw | 16 hp
- NA 10.7 kw | 14.5 hp
- 2 zylinder | 3600 rpm
- 686 cm3 | 40.5 @ 2000 Nm@rpm
Hauptanwendungen
Landmaschinen | Motofalce | Pinne | Rasenmäher | Betonmischer | Dumper | Minidumper | Minibagger | Motorkompressor | Vibrationsplatte | Verdichterwalze | Asphaltschneider | Generator | Kühlaggregat | Schweißer | Motorkehrmaschine | Hubarbeitsbühne | Obsterntewagen | 4×4 Traktor | Kompakte Ladeschaufel
Gebrauchs- und Wartungsanleitung
Werkstatt-Handbuch
4-Takt-Dieselmotor mit Zylinder in Reihe
Flüssigkeitsgekühlt mit Axiallüfter
Indirekte Einspritzung mit Einspritzpumpe am Kopf
Einwellenverteilung im Kopf
Doppelte Zapfwelle an der Kurbelwelle
3. PTO auf der Verteilung
Linkslauf (1. Zapfwelle)
Zwangsschmierung mit Flügelzellenpumpe auf der Kurbelwelle
Externer Vollstrom-Ölfilter
Wasserpumpe im Motorblock
Automatisches zusätzliches Kraftstoffstartgerät
Fliehkraftregler
Drehmomentregler
Zylinderkopf aus Aluminium
Motorblock aus Gusseisen mit wiederaufbohrbaren integrierten Laufbuchsen
2 Ventile für Zylinder
Obenliegende Nockenwelle am Kopf, angetrieben durch Zahnriemen
Entlüfter führt Öldampf zurück
Vorbereitung für das Heizsystem des Fahrerhauses
| Zylinder | 2 |
| Langeweile (mm) | 75 |
| Schlaganfall (mm) | 77.6 |
| Motoranzeige (cm3) | 686 |
| Einspritzsystem | IDI |
| Kompressionsrate | 22.8:1 |

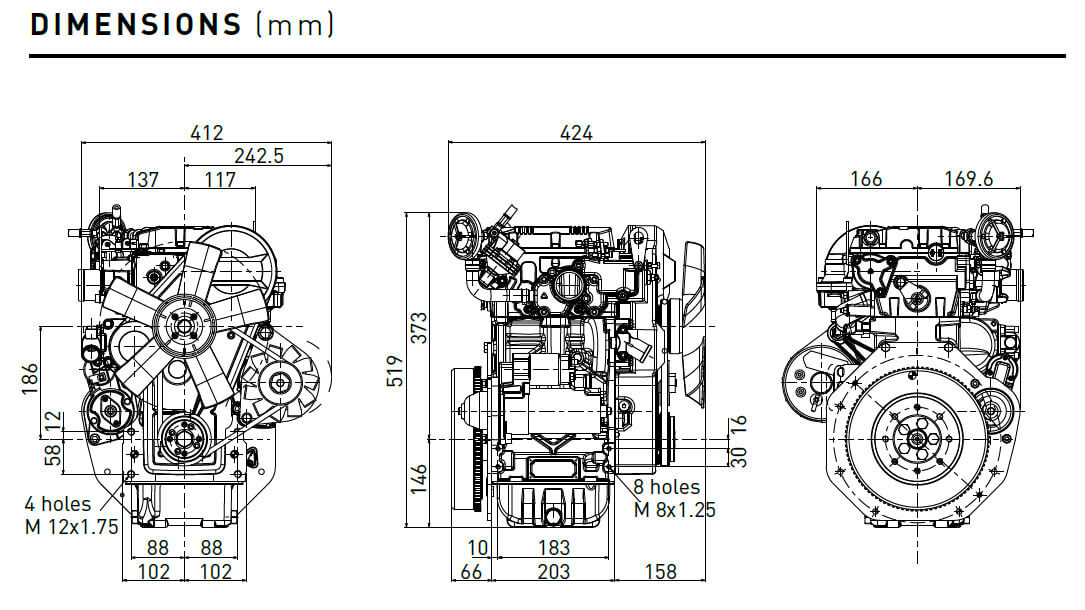

| H × L × W (lüfter ausgeschlossen) (mm) | 519x424x412 |
| Trockengewicht (kg) | 66 |
| Umgebungsbetriebstemperatur (°C) | -15° +50° |
| Steigfähigkeit – rundum (wechselnd -30 min) (deg) |
25° |
| Steigfähigkeit – rundum (Höchstwert -1 min) (deg) |
35° |
| Deckel. Luftbedarf für korrekte Verbrennung bei 3600 (l/min) | 1240 |
| Deckel. Luftbedarf für korrekte Kühlung bei 3600 (l/min) | 65(1:1.23) |
| Fassungsvermögen der Ölwanne (l) | 1.6 |
| Ölverbrauch (kg/h) | 0,009 |
| Ölverbrauch (% fuel) | <0.2 |
| Ölwechselintervall Std/Synthetik (hr) | 250 |
| Ölfilterwechselintervall Std/Synthetik (hr) | 250 |
| Ventileinstellung (hr) | 250 |
| Lubrication | Öl SAE 5W 40 |
